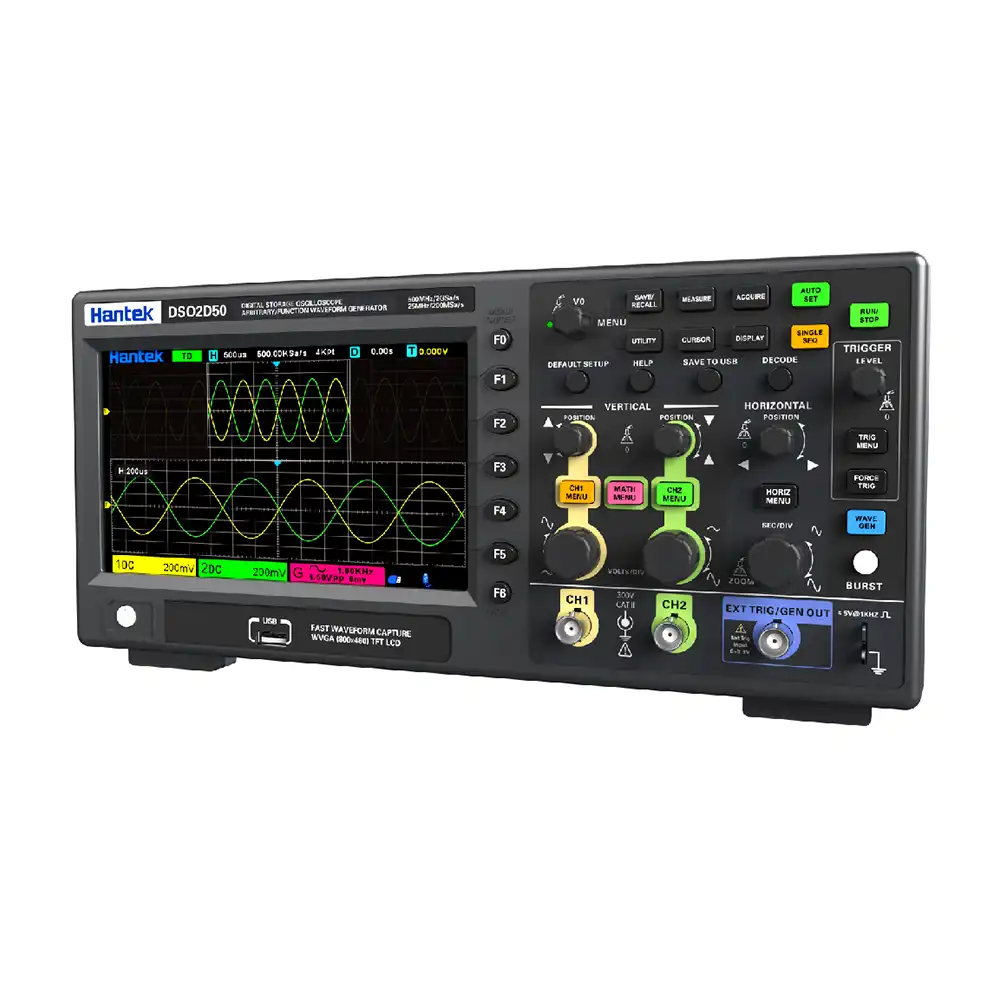

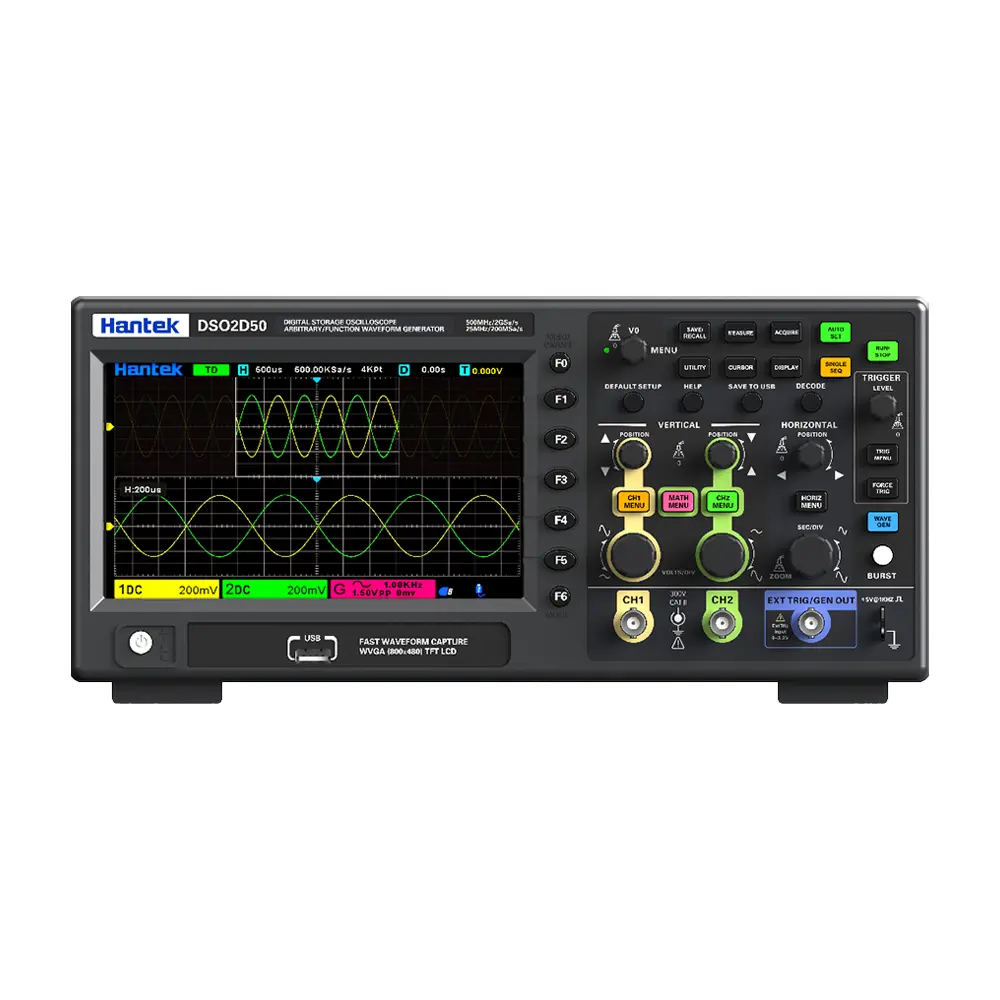

اسیلوسکوپ 500MHz دو کاناله هانتک DSO2D50
80,000,000 تومان
اسیلوسکوپ 500MHz دو کاناله هانتک DSO2D50
- اسیلوسکوپ رومیزی حرفه‌ای دیجیتال 12 بیتی
- نرخ نمونه برداری 2GSa/s و بیشینه پهنای باند 500MHz
- فانکشن ژنراتور داخلی 12 بیتی، امکان تولید امواج تا 25MHz
- فانکشن ژنراتور با قابلیت تنظیم پیوسته دامنه، دارای مدولاسیون AM و FM
- تشخیص و اندازه گیری پروتکل های UART, LIN, CAN, SPI, IIC
- نمایشگر 7 اینچی رنگی تاچ اسکرین با وضوح بسیار بالا
- اندازه گیری اتوماتیک 32 پارامتر مختلف به صورت دقیق و سریع
- امکان ذخیره و خروجی گرفتن به صورت CSV و عکس
- امکان انجام محاسبات ریاضی مهم و فانکشن FFT
- تولید شرکت هانتک HANTEK
در انبار موجود نمی باشد
اسیلوسکوپ 500MHz دو کاناله هانتک DSO2D50
اسیلوسکوپ 500MHz دو کاناله هانتک DSO2D50 یک اسیلوسکوپ دیجیتال با نرخ نمونه برداری 2GSa/s دو کاناله و بیشینه پهنای باند 500 مگاهرتز همراه با فانکشن ژنراتور است. اسکوپ 2D50 مناسب تعمیرات الکترونیک، تعمیر انواع بُردهای لوازم خانگی و همچنین سیستم‌های مخابراتی می‌باشد.
خرید اسیلوسکوپ 500MHz دو کاناله هانتک DSO2D50
- کانال ورودی : 2 کانال ورودی آنالوگ
- بیشینه پهنای باند : تا 500 مگاهرتز
- سرعت نمونه برداری : 2GSa/s (در مجموع برای دو کانال) – 12 بیتی
- طول حافظه ذخیره سازی : 80Kpts Memory Depth
- نرخ کپچر شکل موج : 2,000 موج در ثانیه
- رزولوشن محور عمودی : 8 بیت
- حساسیت محور عمودی : 500µV/div ~ 10V/div
- رنج زمانی محور افقی : 500ps/div ~ 1Ks/div
- قابلیت تشخیص تریگرهای UART، LIN، CAN ،SPI، I2C و…
- اندازه گیری اتوماتیک 32 پارامتر مختلف همراه با آپدیت پیوسته
- محاسبات A+B, A-B, A*B, A/B, FFT
دستگاه از اعمال رایج ریاضی پشتیبانی میکنید (+FFT)
هانتک DSO-2D50 یک اسیلوسکوپ حرفه‌ای دیجیتال 12 بیتی است که دو کانال ورودی سیگنال با قابلیت اندازه گیری تا بیشینه پهنای باند 500MHz و نرخ نمونه برداری 2GSa/s را برای کاربر فراهم می‌کند. از مزایای مهم این دستگاه میتوان به اندازه گیری اتوماتیک 32 پارامتر مختلف به صورت دقیق، تشخیص پروتکل های مهم CAN, BUS, IIC, LIN, UART ، اتصال به کامپیوتر و محاسبات ریاضی و FFT اشاره کرد.
| جدول مشخصات فنی بخش اسیلوسکوپ DSO-2D50 | |
|---|---|
| نوع دستگاه | اسیلوسکوپ رومیزی دیجیتالی |
| تعداد کانال | 2 کانال ورودی آنالوگ |
| پهنای باند | 500MHz بیشینه پهنای باند قابل اندازه گیری |
| نرخ نمونه‌برداری | 2GSa/s (استفاده از دو کاناله همزمان 1GSa/s) – 12 Bit |
| بیشینه حافظه | 80Kpts (در زمان استفاده از دوکانال به صورت همزمان 40Kpts) |
| نرخ کپچر | 2,000 موج در ثانیه |
| بیشینه ولتاژ | 1MΩ:CAT I 300 VRMS, 400Vpk |
| محور عمودی | 8Bit – 500uV/div ~ 10 V/div |
| محور افقی | 12Bit – 500ps/div ~ 1ks/div |
| تریگر | Edge , Pulse , Video , Slope, Overtime , Window , Pattern , Internal , Under Amp , UART , LIN , CAN , SPI , I2C |
| اندازه گیری اتوماتیک | محاسبه 32 پارامتر به صورت دقیق و اتوماتیک |
| محاسبات امواج | A+B, A-B, A*B, A/B, FFT |
| دیکدر | قابلیت دیکد UART , I2C , SPI , LIN , CAN |
| فرکانس کانتر | محاسبه گر فرکانس به صورت دقیق از ورودی های CH1 و CH2 |
| ولت متر (DVM) | اندازه گیری ولتاژ DC , AC+DC RMS , AC RMS |
تشخیص و دیکود پروتکل‌های CAN , IIC , UART , LIN , SPI
مشخصات فانکشن ژنراتور Hantek DSO2D50
فانکشن ژنراتور این دستگاه امکان تولید امواج مهم تا فرکانس 25 مگاهرتز با نرخ تبدیل 200MSa/s به صورت دقیق دارد. خروجی مولد موج دستگاه قابلیت تنظیم دامنه به صورت پیوسته با رزولوشن بسیار بالا و مدولاسیون AM و FM را نیز برای کاربر فراهم می‌کند.
- تعداد کانال : 1 کانال خروجی موج
- پهنای باند : بیشترین فرکانس قابل تولید 25MHz
- نرخ تبدیل : 200MSa/s رزولوشن 12 بیتی
- دامنه : 10mVp-p ~ 7Vp-p
- قابلیت تولید امواج : Sine, Square, Ramp, Exp, Noise, DC, Arb
- مدولاسیون : AM و FM بازه پهنای باند تا 50KHz
فانکشن ژنراتور 12 بیتی 25 مگاهرتزی همراه با مدولاسیون
| جدول مشخصات فنی بخش قانکشن ژنراتور 2D50 | |
|---|---|
| تعداد خروجی | 1 کانال خروجی DDS |
| رزولوشن | 12 بیت رزولوشن Vertical |
| پهنای باند | قابلیت تولید امواج تا بیشینه فرکانس 25MHz |
| سینوسی (Sine) | 0.1MHz ~ 25MHz |
| مربعی (Square) | 0.1MHz ~ 10MHz |
| مثلثی (Ramp) | 0.1Hz ~ 1MHz |
| Exp | 0.1Hz ~ 5MHz |
| Arb | 0.1Hz ~ 25MHz |
| رزولوشن | 100mHz یا 4 بیت |
| دامنه | 10mVp-p ~ 7Vp-p |
| مدولاسیون | AM و FM بازه فرکانسی 1Hz ~ 50KHz |
سایر مشخصات فنی اسیلوسکوپ 12 بیتی هنتک DSO-2D50
نمایشگر اسیلوسکوپ هانتک DSO 2D50 یک LCD رنگی 7 اینچی با پنل لمسی (تاچ اسکرین) است. وضوح بسیار بالای نمایشگر امکان استفاده در همه شرایط نوری را فراهم کرده.
این دستگاه امکان اتصال به PC برای کنترل توسط کامپیوتر و همچنین قابلیت ذخیره فایل CSV، عکس و سایر اطلاعات بر روی فلش درایور را دارد.
| جدول مشخصات فنی بخش اسیلوسکوپ DSO-2D50 | |
|---|---|
| ورودی خروجی I/O | USB HOST در پنل دستگاه + USB DEVICE پشت دستگاه |
| نمایشگر | LCD رنگی سایز 7 اینچی تاچ اسکرین |
| رزولوشن | نمایشگر با رزولوشن 480*800 پیکسل |
| ولتاژ ورودی | 100-120V, 50/60/400Hz ; 100-240V, 50/60Hz |
| فیوز دستگاه | فیوز 4A ولتاژ 250 ولت T Grade |
| ابعاد | 320mm(L) * 125mm(W) * 152mm(H) |
| وزن دستگاه | حدودا 2 کیلو گرم |
اندازه گیری اتوماتیک 32 پارامتر مختلف به صورت دقیق و سریع
اقلام همراه اسیلوسکوپ 500 مگاهرتزی 2 گیگ سمپل هنتک DSO 2D50
- یک دستگاه اسیلوسکوپ هانتک DSO-2D50
- یک عدد پراب اسیلوسکوپ 500 مگاهرتزی (ضریب x1 و x10)
- 2 جفت پراب BNC به سوسماری
- کابل USB مناسب اتصال دستگاه به کامپیوتر
- کابل اتصال به برق
